Противовзрывная защитная секция (унифицированная) –
УЗС-8
|
ООО «ПО «ВСО» производит
противовзрывные защитные секции
(унифицированные) – УЗС-8 по техническим
условиям ТУ 4863-004-85600546-2009.
Противовзрывные защитные секции
(унифицированные) – УЗС-8 успешно прошли
добровольную сертификацию в системе
сертификации ГОСТ Р, что подтверждается
сертификатом
соответствия
№ РОСС RU.ММ04.Н05530. |
Фотография УЗС-8 |
Назначение
Противовзрывные защитные секции
(унифицированные) – УЗС-8 предназначены для
защиты от воздействия ударной волны большой
длительности с давлением от 0,3 до 10 кгс/см2.
Противовзрывные защитные секции
(унифицированные) – УЗС-8 автоматически, под
действием ударной волны, перекрывают
воздухозаборные или вытяжные каналы и
обеспечивают защиту от проникновения волны.
Условное обозначение
Противовзрывные защитные секции
(унифицированные) – УЗС-8 имеют следующую
структуру условного обозначения:
Основные составляющие и принцип работы
Противовзрывная защитная секция
(унифицированная) – УЗС-8 (см.
рис. 1) состоит из
противовзрывной
защитной секции (унифицированной) – УЗС-1
и опорной рамы 2 (сваренной из профильного
проката), которые соединены между собой
шарнирным и запорным механизмами (3 и 4
соответственно). Шарниры и запор допускают
регулировку плотности поджатия противовзрывной
защитной секции (унифицированной) – УЗС-1 к
опорной раме 2, между которыми имеется резиновая
прокладка.
Для монтажа противовзрывной защитной
секции (унифицированной) – УЗС-8 в раме имеются
четыре отверстия под анкерные болты диаметром
16мм.
Противовзрывная защитная секция
(унифицированная) – УЗС-8 устанавливается в
воздухозаборных и вытяжных каналах, когда
требуется обеспечить через них проход.
Дверные рамы противовзрывной защитной секции
(унифицированной) – УЗС-8 открываются, если
смотреть со стороны убежища в правую сторону.
Если требуется обеспечить открытие в левую
сторону, то противовзрывную защитную секцию
(унифицированную) – УЗС-8 следует развернуть на
180 градусов: снять секцию и установить
лопастями вниз.
|
 |

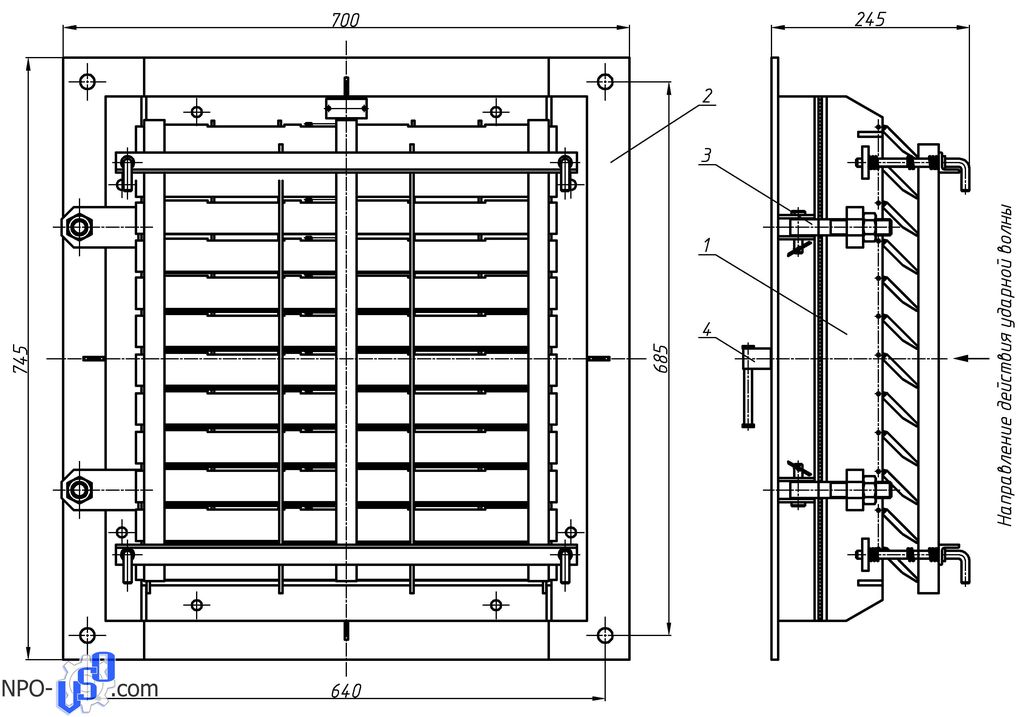

Обозначения на чертеже:
1 – Секция УЗС-1
2 – Опорная рама
3 – Шарнирный механизм
4 – Запорный механизм |
Рисунок 1 –
Противовзрывная защитная секция (унифицированная) –
УЗС-8
Технические характеристики
Технические характеристики и размеры
противовзрывных защитных секций (унифицированных) –
УЗС-8 приведены ниже, в таблице.
|
Параметр |
Значение |
|
Габаритные размеры, мм: длина
ширина
высота |
700
245
745 |
|
Номинальный расход воздуха, м3/час |
8000 |
|
Время срабатывания лопастей, сек |
0,7 |
|
Площадь живого сечения, м2 |
0,235 |
|
Давление ударной волны, кгс/см2 |
От 0,3
до 10 |
|
Давление ударной волны, за секцией
кгс/см2 |
0,2 |
|
Масса, кг |
80 |
Комплектация
В комплект поставки противовзрывных защитных секций
(унифицированных) – УЗС-8 входит:
-
противовзрывная защитная секция (унифицированная) –
УЗС-8;
-
паспорт;
-
техническое описание;
-
руководство по эксплуатации.
В сопроводительной документации противовзрывной
защитной секции (унифицированной) – УЗС-8 –
паспорте, техническом описании и руководстве по
эксплуатации – приводится информация о технических
характеристиках изделия, правила и условия
безопасной эксплуатации, срок службы и адрес
предприятия-изготовителя.
Маркировка
Каждая противовзрывная защитная секция
(унифицированная) – УЗС-8 имеет на корпусе фирменную
табличку с маркировкой:
-
наименование предприятия-изготовителя;
-
обозначение противовзрывной защитной секции;
-
заводской порядковый номер;
-
дата выпуска.
Упаковка
Противовзрывные защитные секции
(унифицированные) – УЗС-8 устанавливаются на
европаллеты и надежно
закрепляются способом, исключающим возможность
перемещения.
Перед упаковкой жалюзи противовзрывной
защитной секции (унифицированной) – УЗС-8 с помощью
регулировочных винтов прижимают к плоскости решетки
(угол наклона приблизительно равен 2-3°).
Вся техническая и эксплуатационная
документация (паспорт, техническое описание и
руководство по эксплуатации и т.д.) отправляется с
изделием сопутствующей документацией. |
